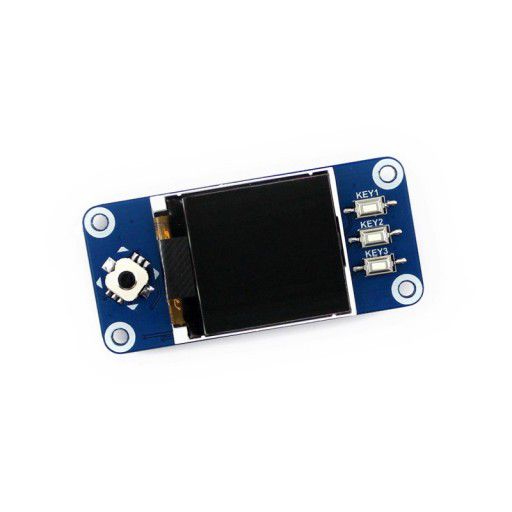

HAT - Màn hình LCD 1.44 inch (128x128) cho Raspberry Pi

Nếu bạn mới bắt đầu sử dụng, hãy tham khảo hướng dẫn này để biết cách cài đặt driver và thư viện cho màn hình.

Đây là một HAT (hardware attached on top), bộ mở rộng gắn trên 40 chân GPIO của Raspberry Pi. Màn hình LCD 1.44 inch này có độ phân giải 128x128 pixel, được trang bị sẵn mạch điều khiển giao tiếp qua cổng SPI. Đồng thời, nó cũng được trang bị 3 nút nhấn và 1 joystick, rất tiện dụng và thích hợp cho Raspberry Pi, đặt biệt là Raspberry Pi Zero.

Tính năng:

• Là một HAT (Hardware attached on Top) nên bạn có thể dễ dàng gắn nó lên 40 chân GPIO của Raspberry Pi (tương thích với Raspberry Pi 3B/3B+/A+/Zero/Zero W/Zero WH)
• Được trang bị 1 joystick (5 vị trí) và 3 nhút nhấn
• Có sẵn tài liệu tham khảo và thư viện để sử dụng (với Raspberry Pi/Arduino/STM32)

Thông số kỹ thuật:

• Driver: ST7735S
• Giao thức: SPI
• Màu sắc hiển thị: RGB, 65K màu
• Độ phân giải: 128 x 128
• Đèn nền: LED
• Điện áp hoạt động: 3.3V, được cấp từ chân GPIO của Raspberry Pi

Pinout của các chân:

Kích thước:

Bộ sản phẩm gồm:

• 1 x Màn hình LCD 1.44 inch (128x128) HAT cho Raspberry Pi
• 2 x miếng đệm 8mm ( đường kính 2.00mm ) kèm ốc vít

Tài liệu/Code:

• Hướng dẫn sử dụng
• Code mẫu
• Schematic
• Wiki Page
• ST7735S LCD driver datasheet
